Novità



Applicativi di calcolo per Ponti termici conformi UNI TS 11300-1

Il software STIMA10/TFM ver. 10.x può essere completato con degli applicativi dedicati al calcolo delle trasmittanze termiche lineiche dei ponti termici.

Il metodo analitico secondo UNI EN 10211:2008 (cod. IL19PT) è richiesto in modo esclusivo nelle valutazioni sul progetto (edifici nuovi) ma può essere ovviamente usato anche per gli edifici esistenti.

Il metodo previsto conforme UNI ISO 14683 (cod. IL17AB) è invece ammesso per i soli edifici esistenti.

Il punto normativo che esplica quanto sopra è il comma 11.1.3 UNI TS 11300-1

L'applicativo di calcolo IL19PT integrabile al software base STIMA10/TFM versione 10.x consente il calcolo numerico delle trasmittanze lineiche interne/esterne dei ponti termici e del calcolo della temperatura superficiale con verifica del rischio di formazione muffa e condensa, conforme alla UNI ISO 14683, UNI EN ISO 10211, UNI EN 13788.

Fornisce archetipi preimpostati per le diverse configurazioni (pareti, soffitti, pilastri, coperture, balconi, serramenti, pavimento su terreno, spazio aerato ed interrato) personalizzabili con le proprie caratteristiche di involucro.
Visualizza e stampa il grafico con le isoterme e i flussi termici.
Esegue l’archiviazione dei ponti termici costruiti e fornisce report di stampa dettagliato.

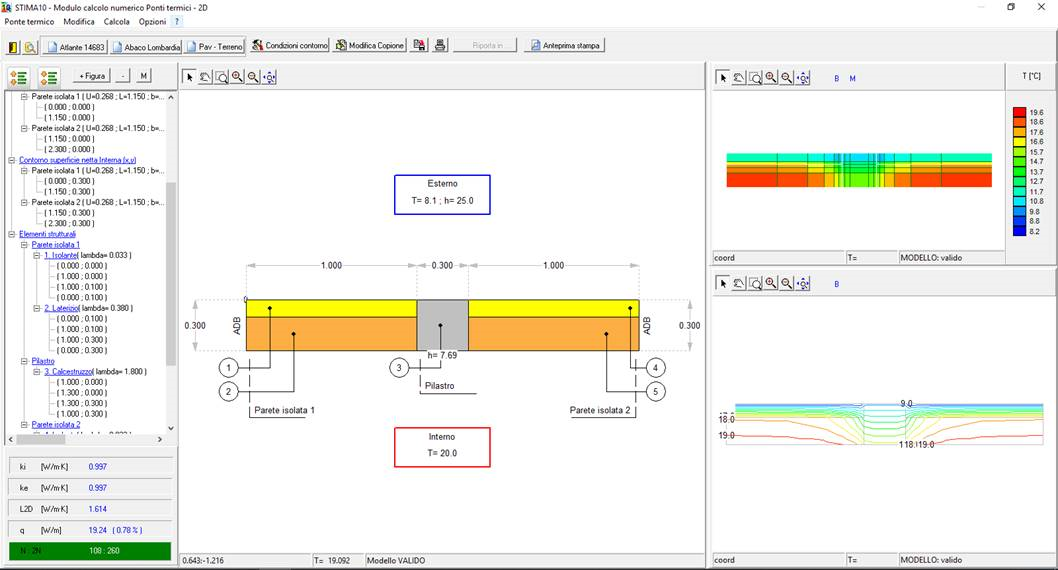

Esempio quadro ponti termici alle differenze finite UNI EN 10211:2018 (es. struttura con pilastro)


Esempio quadro
Abaco strutture opache UNI/TR 11552 consente di recuperare stratigrafie precompilate (trasmittanza termica e periodica, capacità termica) negli edifici esistenti
Abaco Ponti Termici ( 90 archetipi)  e funzione calcolatrice in conformità UNI ISO 14683 (trasmittanza , conduttività equivalente)
